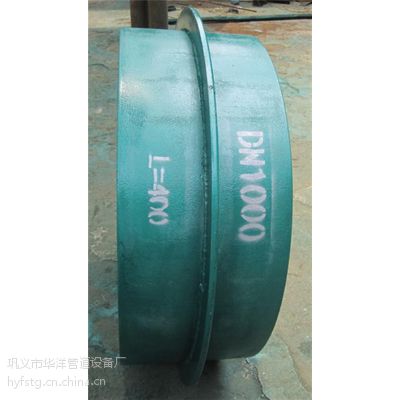

防水套管安装使用说明书

防水套管安装注意：当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵套管穿墙处     如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。穿管处混凝土墙厚应不小于300，否则应使用墙壁一边加;厚或两边加厚。加厚部分的直径至少为D5+200。图集上面柔性防水套管的重量是以长度=300计算，如墙厚大于时，重量应另行计算。

防水套管填塞时，应先用石棉绳捻紧程度为：捎比两管间隙大；再用麻凿打入间隙，然后用加10%的水的石棉水泥由下至上依次打实。平套管口处要求平整，不得有凹凸现象。石棉水泥捻实后，须经24h养护，***接口不漏水。在填塞过程中，应注意***套管与管道间的环型间隙一致。

防水套管安装根据工程实际施工需要分成两个阶段，阶段为配合土建结构施工，将制作好的防水套管安装在结构钢筋混凝土墙上（水池壁）及楼板上。***阶段为管道安装完毕后，对防水套管进行密封填塞封堵工作。

安装方法

墙上防水套管在土建完成钢筋施工且模板安装之前进行，楼板上围土建模板和钢筋均施工完毕混凝土浇注之前进行。

防水套管安装前应核对制作好的防水防水套管型号无误，测量出防水套管坐标、标高并做好标记，墙上安装时在防水套管中心点上做出十字坐标线，纵线控制坐标，横线控制标高，标高线必须从现场固定标高点引来，不得就近引用土建结构柱上不经复核的标高控制线，并且现场所有部位的标高控制线均应以同一处固定标高控制点作为参考进行复核，以确保标高无误；坐标线应选用不同的两根轴线对同一坐标进行复核，以确保坐标无误。楼板安装时同样需画十字坐标控制线，并用中心点两侧参考线对坐标点进行复核以确保坐标正确无误。

坐标确定好之后，将需要安装防水套管处的剪力墙钢筋（楼板钢筋）以中心点为圆心向上下左右四个方向弯开，若防水套管DN≥300时，则需将钢筋割断进行安装，安装完毕后需及时通知钢筋班对防水套管部位钢筋进行加固处理。

防水套管焊接固定后，防水套管内部需采用轻型柔性材料填塞，口部采用胶带密封，以免混凝土进入防水套管内部。

混凝土浇筑完毕模板拆除后，应及时清理防水套管，复核坐标及标高，若偏移量超出允许范围，需及时进行补救处理。
